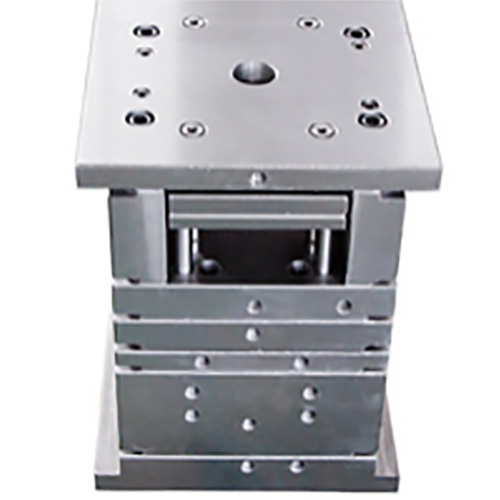

ইনজেকশন ছাঁচ বেসের ভূমিকা এবং ব্যবহার

মূল ফাংশন এবং ছাঁচ ফ্রেমের কাঠামোগত উপাদান

1। বেসিক সংজ্ঞা

দ্যছাঁচইনজেকশন ছাঁচের ফ্রেম হ'ল ছাঁচের কঙ্কাল সিস্টেম, যা ছাঁচযুক্ত অংশগুলির জন্য সুনির্দিষ্ট অবস্থান এবং কাঠামোগত সহায়তা সরবরাহ করে। ছাঁচের ফ্রেমের গুণমানটি ছাঁচের জীবনকে (খোলার এবং বন্ধের 500,000 থেকে 1 মিলিয়ন বার পর্যন্ত) এবং পণ্যের মাত্রিক নির্ভুলতা (± 0.02 মিমি পর্যন্ত) প্রভাবিত করে

2। সাধারণ কাঠামো

1)। বেসিক মডিউল: বেস, স্থির ব্লক। কিউটি 600 নমনীয় আয়রন দিয়ে তৈরি, ফ্ল্যাটনেস ≤0.02 মিমি/এম, 3000 টি পর্যন্ত ক্ল্যাম্পিং ফোর্স সহ্য করতে পারে

2)। মডিউল গঠন: নিম্ন টেম্পলেট, উপরের টেম্পলেট। এস 50 সি স্টিল টেম্পারিং চিকিত্সা, কঠোরতা এইচআরসি 28-32, টেমপ্লেট বেধ সহনশীলতা ± 0.01 মিমি

3)। গাইড সিস্টেম: গাইড কলাম সমাবেশ, গাইড স্লিভ। 20 সিআর কার্বুরাইজিং এবং শোধন, কঠোরতা এইচআরসি 58-62, ফিট ক্লিয়ারেন্স 0.01-0.03 মিমি, সোজা ≤0.005 মিমি/300 মিমি

4)। ইজেকশন সিস্টেম: নীচে সুই প্লেট, নীচের জলের প্লেট। টাইটানিয়াম নাইট্রাইড লেপযুক্ত ইজেক্টর সেট করুন, পৃষ্ঠের রুক্ষতা RA0.2, ইজেকশন স্ট্রোক পুনরাবৃত্তিযোগ্যতা ± 0.02 মিমি

আমাদের কারখানার নিজস্ব ছাঁচ ফ্রেম ডিজাইন পরিকল্পনা রয়েছে এবং আমাদের নিজস্ব নকশা পরিকল্পনা ছাঁচের ব্যয়কে অনেক হ্রাস করতে পারে। আমরা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী স্ট্যান্ডার্ড ছাঁচ ফ্রেমও ব্যবহার করতে পারি।

স্ট্যান্ডার্ড ছাঁচ ফ্রেমের সুবিধা: ছাঁচ তৈরির সময় সংরক্ষণ করুন এবং ছাঁচ রক্ষণাবেক্ষণ আরও সুবিধাজনক করুন।

স্ট্যান্ডার্ড ছাঁচ ফ্রেমের অসুবিধাগুলি: ছাঁচের ব্যয় বাড়ান।

ছাঁচ ফ্রেম নির্বাচনের জন্য প্রযুক্তিগত বৈশিষ্ট্য

1। আকার সিস্টেম নির্বাচন

লং কি স্ট্যান্ডার্ড (এলকেএম): তিনটি সিরিজে বিভক্ত: এ/বি/সি, এ-টাইপ প্লেট বেধ সহনশীলতা ± 0.01 মিমি, উচ্চ-নির্ভুলতা ক্ষেত্রগুলির জন্য উপযুক্ত যেমন মেডিকেল

হাসকো স্ট্যান্ডার্ড: গাইড কলামের ব্যাসের স্পেসিফিকেশন φ20-φ80 মিমি, দৈর্ঘ্য সহনশীলতা ± 0.02 মিমি, ইউরোপীয় মডেলগুলির জন্য উপযুক্ত

কাস্টম ছাঁচ ফ্রেম: টেমপ্লেট দৈর্ঘ্য এবং প্রস্থের মাত্রা ± 0.05 মিমি, গাইড কলাম গর্তের অবস্থান ± 0.01 মিমি

2। উপাদান ম্যাচিং নীতি

1) সাধারণ প্লাস্টিকের অংশগুলি: এস 50 সি কার্বন স্ট্রাকচারাল স্টিল, শোধিত এবং টেম্পার্ড এইচবি 180-220

2) ইঞ্জিনিয়ারিং প্লাস্টিকের অংশগুলি: পি 20 প্রাক-শক্ত ইস্পাত (এইচআরসি 30-34), নাইট্রাইডিং স্তর গভীরতা 0.15-0.25 মিমি

3) অপটিক্যালি স্বচ্ছ অংশ: 420 স্টেইনলেস স্টিল, ভ্যাকুয়াম নিচু এইচআরসি 48-52, মিরর পালিশ

ছাঁচ ফ্রেম ব্যবহারের জন্য মূল নিয়ন্ত্রণ পয়েন্ট

1। ইনস্টলেশন এবং ডিবাগিং প্রক্রিয়া

বেঞ্চমার্ক ক্রমাঙ্কন: সনাক্তকরণের জন্য মার্বেল প্ল্যাটফর্ম ব্যবহার করুন, বেস ফ্ল্যাটনেস ≤0.02 মিমি/1000 মিমি

গাইড কলাম অ্যাসেম্বলি: হিমায়িত সমাবেশ প্রক্রিয়া (-196 ℃ তরল নাইট্রোজেন কুলিং), হস্তক্ষেপ 0.005-0.008 মিমি ব্যবহার করুন

ছাঁচ পরীক্ষা: সনাক্তকরণের জন্য 0.03 মিমি লিড ওয়্যার ব্যবহার করুন,ছাঁচছাড়পত্র ≤0.005 মিমি

2। রক্ষণাবেক্ষণ এবং রক্ষণাবেক্ষণ নির্দিষ্টকরণ

দৈনিক রক্ষণাবেক্ষণ: গাইড কলাম লুব্রিকেশন পরীক্ষা করুন (লিথিয়াম-ভিত্তিক গ্রিজ এনএলজিআই স্তর 2 ব্যবহার করুন), তেল ইনজেকশন ভলিউম 0.5-1 এমএল/গর্ত

মাসিক রক্ষণাবেক্ষণ: গাইড কলামের পরিধান পরিমাপ করুন (অনুমোদিত মান ≤0.01 মিমি/3 মাস) এবং সহনশীলতার বাইরে থাকলে প্রতিস্থাপন করুন

বার্ষিক রক্ষণাবেক্ষণ: টেমপ্লেট সমান্তরালতা পরীক্ষা করুন (≤0.02 মিমি/মি), গাইড স্লিভ ইনার ব্যাসের ডিম্বাশয় (.00.005 মিমি)

সাধারণ ত্রুটি সমাধান

1। টেমপ্লেট মিসিলাইনমেন্ট ≥ 0.05 মিমি: গাইড হাতা সহনশীলতার বাইরে জীর্ণ হয়, গাইড হাতা প্রতিস্থাপন করুন (ছাড়পত্রটি 0.01-0.03 মিমি পুনরুদ্ধার করা হয়), এবং গাইড কলামটি গ্রাইন্ড করুন।

2। ইজেক্টর জ্যাম: ইজেক্টর প্লেট গাইড স্লিভটি খারাপভাবে লুব্রিকেটেড, তেল সার্কিট পরিষ্কার করা, আইএসও ভিজি 32 হাইড্রোলিক তেল প্রতিস্থাপন করুন এবং একটি কেন্দ্রীয় লুব্রিকেশন সিস্টেম যুক্ত করুন

3। গুরুতর ফ্ল্যাশ: টেমপ্লেট ফ্ল্যাটনেস সহনশীলতার বাইরে, মেরামত করতে একটি পৃষ্ঠের পেষকদন্ত ব্যবহার করুন, পৃষ্ঠের রুক্ষতা RA0.4 এ পৌঁছেছে এবং সঙ্গমের পৃষ্ঠের গ্রাইন্ডিং হার ≥ 85%

আমাদের কারখানায় 17 বছরের অভিজ্ঞতা রয়েছেছাঁচতৈরি এবং ছাঁচ বেসগুলিতে খুব অভিজ্ঞ। ছাঁচ ঘাঁটি উত্পাদন আমাদের অন্যতম প্রাথমিক প্রযুক্তি।
